4.2.1. Pliegues

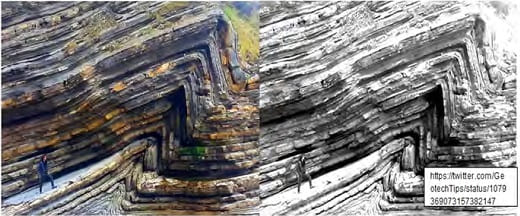

Plegamientos

Los pliegues son deformaciones plásticas de las rocas que afectan a varios estratos. Están originados por esfuerzos compresivos que no llegan a romper a las rocas (si lo hicieran, hablaríamos de fallas).

Elementos geométricos de los pliegues

Para poder clasificar y determinar el origen de un pliegue es necesario que antes se describan las principales partes de un pliegue:

  • Charnela: Es la línea imaginaria de que une los puntos de máxima curvatura del pliegue. Es la línea que une los dos flancos.
  • Flancos: Son cada una de las zonas laterales del pliegue, situadas a ambos lados de la charnela.
  • Plano axial: Plano imaginario formado por la unión de todas las líneas de charnelas de todos los estratos que forman el pliegue. Divide al pliegue en dos partes, dejando un flanco a cada lado. Si el plano axial está inclinado, se dice que está vergiendo o inclinado hacia ese lado.
  • Eje del pliegue: Es la línea imaginaria formada la intersección del plano axial con un plano horizontal. El ángulo que forma el eje del pliegue con la charnela indica la inmersión del pliegue.
  • Dirección del pliegue: Es el ángulo que forma el eje del pliegue con el norte.
  • Núcleo del pliegue: Es la parte central, interna y más comprimida del pliegue.

Elementos geométricos de un pliegue

By Socsic (Own work) [CC BY-SA 3.0 or GFDL], via Wikimedia Commons

Tipos de pliegues

Se puede clasificar los pliegues a tendiendo a varios criterios:

Tipos de pliegues según la disposición de las capas

Anticlinal. En los anticlinales, las capas más antiguas están situadas en el núcleo del pliegue y las más modernas están por la parte exterior. Los podemos reconocer fácilmente porque tiene forma de A (como anticlinal).

Sinclinal. Pliegue en el que los materiales más modernos se sitúan en el núcleo del pliegue. Tienen forma de V.

Sinclinal y anticlinal

By Syncline_and_anticline.svg: User:Velosqueakderivative work: Fulvio314 [CC BY-SA 3.0], via Wikimedia Commons

Monoclinal o pliegues en rodilla. Pliegues que sólo tienen un flanco. No son anticlinales ni sinclinales, simplemente una inflexión en los estratos. Los dos flancos del pliegue presentan el mismo sentido de buzamiento.

Pliegue monoclinal o en rodilla

By Kilom691 (Own work) [CC BY-SA 3.0], via Wikimedia Commons

Tipos de pliegues según su simetría

Pliegues simétricos. En los pliegues simétricos, el plano axial es vertical, pero lo que los dos flancos son simétricos.

Pliegues asiméticos. Los dos flancos tienen distintas inclinaciones.

Pliegues simétricos y asimétricos

Physical Geology by Steven Earle used under a CC-BY 4.0 international license.

Tipos de pliegues según su plano axial

Pliegues rectos. El plano axial es vertical.

Pliegues inclinados. El plano axial del pliegue forma un ángulo menor de 45º con la vertical.

Pliegues tumbados. El plano axial el pliegue es casi horizontal.

Tipos de pliegues

By No machine-readable author provided. Pastranec assumed (based on copyright claims). [GFDL, CC-BY-SA-3.0 or CC BY-SA 2.5-2.0-1.0], via Wikimedia Commons

Tipos de pliegues según el espesor de las capas

Pliegues isópacos o concéntricos. Los estratos no varían de espesor a lo largo de todo el pliegue. Estos pliegues se han producido por esfuerzos de flexión.

Pliegues anisopacos o similares. El espesor de los estratos es mayor en la zona de la charnela que en los flancos. Están originados por compresión.

Imágenes: Galería de pliegues.

Cualquier plano, como el plano axial de un pliegue (o un estrato, o un plano de falla), se puede orientar en el espacio mediante dos medidas:

  • Dirección. Es la orientación geográfica, el ángulo que forma una línea horizontal de la superficie de un plano respecto norte geográfico.
  • Buzamiento. Es el ángulo respecto a la horizontal, que forma el plano que queremos medir respecto al plano horizontal. Siempre es menor de 90º.

Actividad interactiva: Dirección y buzamiento.

Asociaciones de pliegues

Los pliegues no son estructuras aisladas, sino que suelen encontrarse asociados a otros pliegues. Se distinguen las siguientes asociaciones de pliegues:

Series isoclinales. Los pliegues que intervienen en la serie tienen sus planos axiales paralelos.

Aniclinorios. Los pliegues forman en conjunto la estructura de una gran anticlinal, en la que los planos axiales de cada pliegue convergen hacia el interior.

Sinclinorios. Los pliegues forman en conjunto la estructura de una gransinclinal, en la que los planos axiales de cada pliegue convergen hacia el exterior.

Andalucía, Junio de 2017, opción B, pregunta 3

3. ¿Qué es un pliegue? ¿Cuáles son las partes de un pliegue? (0,8 puntos)

Islas Baleares, Julio de 2019, opción A, cuestión 11

11. Tipos de pliegues. Haz algún esquema. (1 punto)

Castilla La Mancha, Junio de 2019, propuesta A, bloque 2, pregunta 7

7ª/1 p.) ¿Cómo se logra deformar plásticamente una roca, como es el caso de la caliza, que en condiciones superficiales se comporta de forma rígida y frágil?

Extremadura, Julio de 2018, opción A, pregunta 5

5. Definición de charnela. 1 punto.

Extremadura, julio de 2019, opción A, pregunta 5

5. Definir cubeta y domo. 1 punto.

Extremadura, Junio de 2017, opción A, pregunta 5

5. Indicar las partes de un pliegue. 1 punto.

Extremadura, Junio de 2018, opción A, pregunta 5

5. Explica los elementos de un pliegue. 1 punto.

Extremadura, Junio de 2019, opción A, pregunta 6

6. ¿Qué es y cómo se origina un relieve conforme? 1 punto.

Extremadura, Junio de 2019, opción B, pregunta 5

5. Partes de un pliegue. Hacer un dibujo esquemático de un sinclinal. 1 punto.

Galicia, Septiembre de 2018, opción A, cuestión 1.3.

1. 3. Define buzamiento y dirección en relación a un pliegue. (1 punto)

Madrid, Junio de 2018, opción B, pregunta 2b

b) Defina qué es una deformación plástica. Cite una estructura tectónica originada por deformación plástica. Indique el tipo de esfuerzos que originan dicha deformación.

Castilla La Mancha, Junio de 2019, propuesta B, bloque 1, pregunta 5

5ª/0,5 p.) ¿Qué es el buzamiento de una capa?

Castilla La Mancha, Julio de 2020, bloque 2, pregunta 12

12ª/1 p.) ¿Qué factores influyen para que rocas rígidas en superficie, como por ejemplo las cuarcitas, se deformen dando pliegues?

Murcia, Septiembre de 2017, opción A, cuestión 4

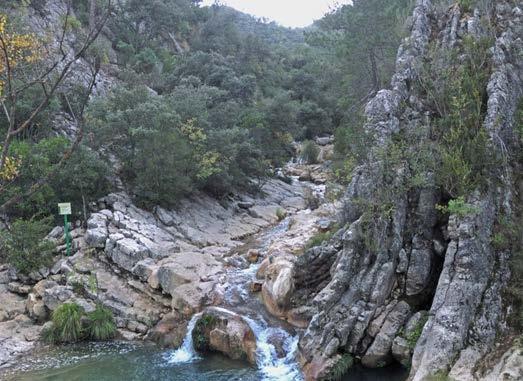

4. ¿Qué tipo pliegue se observa en la fotografía? (0,5 puntos). De estas dos rocas, calizas y margas, cuál es la que forma este barranco. Justifica la respuesta atendiendo a la resistencia a la erosión de ambas (0,5 puntos). Define patrimonio geológico (0,5 puntos), ¿consideras que este lugar puede ser un Lugar de Interés Geológico? Razona la respuesta. (0,5 puntos). El pliegue está en el río Borosa, en el Parque Natural de Cazorla.

Aragón, Junio de 2017, opción B, cuestión 4

4. La Geología Estructural se dedica al estudio e interpretación de las estructuras generadas en la corteza terrestre producto de movimientos propios de la dinámica terrestre, mayormente entendidos y tratados por la Tectónica de Placas: (2 puntos)

A. ¿Qué se entiende por deformación? Explique, además, cuál es el diferente comportamiento de los materiales frente a las deformaciones que pueden producirse en la naturaleza. (1 punto)

B. Dibuje un pliegue anticlinal, con al menos tres estratos, indicando donde se encuentran los materiales más antiguos. En dicho dibujo, indique los principales elementos de dicho pliegue: flancos, charnela, eje del pliegue y plano axial. (1 punto)

Aragón, Septiembre de 2017, opción B, cuestión 4

4. Desde sus inicios, el planeta ha experimentado dos grandes procesos de transformación: un proceso destructivo y un proceso constructivo. Estos procesos son impulsados por tres poderosas fuentes naturales de energía que actúan sobre la tierra: la energía solar, la energía cinética del agua en movimiento, y el calor interno de la tierra. (2 puntos)

A. Explique el origen del calor interno del planeta y cómo éste se transmite hasta la superficie terrestre. (1 punto)

B. Diga brevemente, ayudándose de esquemas, los distintos tipos de pliegues que pueden diferenciarse atendiendo a los dos tipos principales de clasificaciones que hay en función del sentido de la apertura (o curvatura) y en función de la vergencia. (1 punto)

Actividad basada en Valencia, Julio de 2019, Ejercicio A, pregunta A2, parte d

Cuestión d) Nombre los elementos principales de un pliegue numerados según aparece en el esquema siguiente.

Elementos de un pliegue:

1: ,

2: .

3: .

4: .

5:

Habilitar JavaScript

Castilla La Mancha, Junio de 2021, pregunta 10

10ª/0,5 p.) ¿Qué es un pliegue tumbado?

Cantabria, Julio de 2021, pregunta 2

2. [2 PUNTOS] Explique, ayudándose de dibujos, cómo se forma un pliegue y sus partes. ¿Qué tipo de deformación se produce en las rocas cuando se forma un pliegue? Indique la diferencia entre un pliegue anticlinal y un pliegue sinclinal.

Galicia, Julio de 2021, pregunta 2.1

2.1. Explica qué es un pliegue y cuáles son sus elementos o partes (indícalos en un diagrama).
